在流程工業自動化領域，壓力測量系統的可靠性與精度直接關系到生產安全與經濟效益。橫河電機株式會社開發的EJA系列智能變送器，自1994年面世以來，憑借其革命性的單晶硅諧振式傳感器技術，持續領跑工業壓力測量領域。本文將從工程實踐角度，深入剖析該設備的底層技術邏輯與現場應用價值。

傳感技術的突破性架構

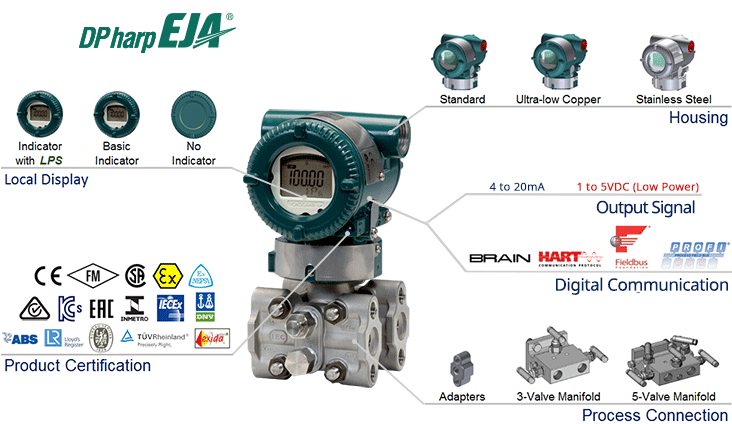

EJA變送器的核心技術突破在于其獨特的MEMS（微電子機械系統）傳感器設計。采用單晶硅材料制造的諧振式傳感器，通過微加工工藝在硅晶片上集成兩個完全對稱的H型諧振梁結構。當被測壓力作用于隔離膜片時，中心膜片產生的應力變化會改變諧振梁的固有頻率——這種頻率調制方式從根本上規避了傳統應變片式傳感器的模擬信號衰減問題。

實驗室數據顯示，該傳感器在-40℃至85℃工作溫度范圍內，溫度漂移系數小于±0.15%FS/10℃，較傳統擴散硅傳感器提升約兩個數量級。其內置的復合量程設計支持1:100的量程比調節，在石油化工裝置中，同一型號設備可覆蓋從0-10kPa到0-100MPa的測量需求，大幅減少現場備件種類。

工業場景的適應性進化

在煉油廠催化裂化裝置的應用案例中，EJA變送器展現了卓越的抗工況波動能力。其傳感器組件采用全焊接316L不銹鋼結構，配合專利的矢量波紋隔離膜片設計，可有效抑制高溫重油介質產生的脈動壓力沖擊。現場數據表明，在420℃、6MPa工況下連續運行36個月后，零點漂移量仍保持在0.02%FS以內。

針對海上平臺的嚴苛環境，EJA變送器的強化版本通過了IEC60068-2-6標準的20g機械振動測試。其電路模塊采用三重灌封工藝，防護等級達到IP67/IP68，在南海某氣田項目中，設備在95%RH鹽霧環境中穩定運行超過5年，故障率僅為行業平均水平的1/3。

智能診斷與數字融合

集成HART7.0協議的EJA變送器支持多變量數字輸出，在乙烯裂解裝置中實現了壓力、溫度、差壓三參數同步測量。其內置的FFT頻譜分析功能可實時監測傳感器諧振頻率的諧波分量，當檢測到膜片結垢或介質結晶時，自動觸發自清潔脈沖信號，將維護周期延長40%以上。

在智能工廠實踐中，EJA系列通過ISA100 Wireless標準接入工業物聯網平臺，形成分布式測量網絡。某煉化企業的應用數據顯示，通過邊緣計算模塊實現的預測性維護，使意外停機時間減少62%，每年節省維護成本超過300萬元。

工程實施的優化創新

橫河的工程團隊開發了基于NIST溯源標準的快速標定系統，配合專用DTM設備描述文件，使現場校準時間縮短至傳統方法的1/5。其模塊化設計支持在線更換電子單元而不影響過程連接，在連續生產的發電機組改造項目中，單臺設備更換時間壓縮至15分鐘內。
